¿Cómo probar la eficiencia de una antena VHF?

¡Hola! Como proveedor de antenas VHF, me preguntan mucho sobre cómo probar la eficiencia de estas pequeñas maravillas. Y déjame decirte que no es tan complicado como podría parecer a primera vista. Entonces, profundicemos y analicemos paso a paso.

Comprender la eficiencia de la antena VHF

En primer lugar, ¿qué queremos decir exactamente con "eficiencia" cuando se trata de una antena VHF? Bueno, en pocas palabras, la eficiencia es una medida de qué tan bien una antena puede convertir la energía eléctrica en ondas de radio. En un mundo ideal, una antena convertiría el 100% de la potencia de entrada en ondas de radio, pero en la realidad siempre hay algunas pérdidas.

Estas pérdidas pueden provenir de diversas fuentes, como la resistencia en los conductores de la antena, el desajuste de impedancia entre la antena y la línea de alimentación e incluso el patrón de radiación. Cuanto mejor sea la eficiencia, más eficazmente podrá enviar y recibir señales la antena, lo cual es crucial para cualquier sistema de comunicación VHF.

Los fundamentos de los equipos de prueba

Antes de comenzar a realizar pruebas, debemos reunir las herramientas adecuadas. Esto es lo que normalmente necesitará:

• Analizador de espectro: Este ingenioso dispositivo te ayuda a analizar el espectro de frecuencias. Puede mostrarte la distribución de potencia en diferentes frecuencias, lo cual es muy útil para verificar si tu antena está funcionando dentro del rango VHF correcto (generalmente entre 30 MHz y 300 MHz).
• Analizador de red: Un analizador de red puede medir los parámetros de dispersión (S - parámetros) de la antena. El más importante para nosotros es el parámetro S11, que nos informa sobre la adaptación de impedancia entre la antena y la línea de alimentación. Una buena combinación significa que se refleja menos energía y se irradia más.
• Medidor de potencia: Se utiliza para medir la cantidad de energía que entra y sale de la antena. Al comparar estos valores, puede hacerse una idea de cuánta energía se pierde en el proceso.

Inspección visual

Antes de comenzar cualquier prueba técnica sofisticada, eche un buen vistazo a su antena VHF. Busque cualquier daño físico, como elementos doblados, conexiones sueltas o corrosión. Una antena dañada puede afectar significativamente su eficiencia. Por ejemplo, un elemento doblado podría cambiar el patrón de radiación de la antena, haciéndola menos efectiva en ciertas direcciones.

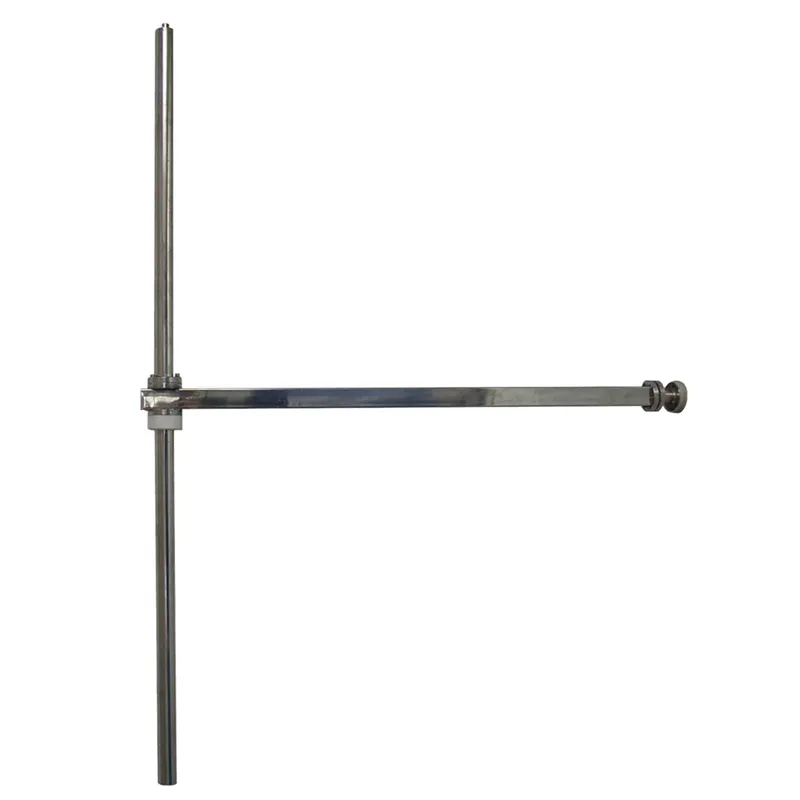

Si está buscando una antena VHF confiable, es posible que desee consultar nuestraAntena transmisora ​​de FM para exteriores. Está construido para durar y diseñado para un rendimiento óptimo.

Medición de la pérdida de retorno (S11)

Una de las pruebas más comunes e importantes para determinar la eficiencia de una antena es medir la pérdida de retorno. Aquí es donde resulta útil el analizador de redes.

1. Conecte el equipo: Primero, conecte su analizador de red a la antena utilizando una línea de alimentación adecuada. Asegúrese de que todas las conexiones estén apretadas y seguras.
2. Establecer el rango de frecuencia: configure el analizador de red en el rango de frecuencia VHF que le interese. Por ejemplo, si su antena está diseñada para la banda de 150 - 174 MHz, configure el analizador en consecuencia.
3. Tome la medida: Una vez que todo esté configurado, tome una medida del parámetro S11. Una buena antena debe tener un valor S11 bajo, lo que significa que se refleja menos energía. Una regla general es que un valor S11 de -10 dB o menos se considera aceptable para la mayoría de las aplicaciones.

Si el valor de S11 es demasiado alto, podría indicar una falta de coincidencia de impedancia. Es posible que necesites ajustar la red de coincidencia de la antena o la longitud de la línea de alimentación para mejorar la coincidencia.

Pruebas de patrones de radiación

El patrón de radiación de una antena muestra cómo irradia energía en diferentes direcciones. Una antena VHF bien diseñada debe tener un patrón de radiación que se adapte a la aplicación prevista.

1. Pruebas de campo lejano: La mejor manera de medir el patrón de radiación es en un entorno de campo lejano, como una cámara anecoica. En una cámara anecoica, no hay reflejos de las paredes, el suelo o el techo, por lo que se puede obtener una medición precisa de las características de radiación de la antena.
2. Pruebas cercanas al campo: Si no tiene acceso a una cámara anecoica, puede realizar pruebas de campo cercano. Esto implica medir los campos eléctricos y magnéticos cerca de la antena y luego utilizar algoritmos matemáticos para calcular el patrón de radiación de campo lejano.
3. Análisis: Una vez que tenga los datos del patrón de radiación, analícelos para ver si cumple con los requisitos. Por ejemplo, si se trata de una antena direccional, debe tener un lóbulo principal fuerte en la dirección deseada y lóbulos laterales bajos para minimizar la interferencia.

Prueba de transferencia de energía

Otro aspecto importante de la eficiencia de la antena es la transferencia de energía. Desea que se transfiera la mayor cantidad de energía posible desde el transmisor a la antena y luego se irradie al espacio.

1. Conecte un medidor de potencia: Conecte un medidor de potencia entre el transmisor y la antena. Mida la potencia de entrada del transmisor y la potencia de salida en la antena.
2. Calcular la eficiencia: Calcule la eficiencia de la antena dividiendo la potencia radiada (potencia de salida) por la potencia de entrada. Multiplica el resultado por 100 para obtener un porcentaje. Por ejemplo, si la potencia de entrada es de 100 vatios y la potencia radiada es de 80 vatios, la eficiencia es del 80%.

Factores ambientales

No se olvide de los factores ambientales al probar la eficiencia de una antena VHF. Cosas como la temperatura, la humedad y la presencia de objetos cercanos pueden afectar el rendimiento de la antena.

• Temperatura: Las temperaturas extremas pueden hacer que los materiales de la antena se expandan o contraigan, lo que puede cambiar sus propiedades eléctricas.
• Humedad: La alta humedad puede aumentar la pérdida en la antena, especialmente si hay partes conductoras expuestas.
• Objetos cercanos: Los objetos metálicos, los edificios e incluso los árboles pueden provocar reflejos e interferencias, lo que puede distorsionar el patrón de radiación de la antena y reducir su eficiencia.

Solución de problemas y mejora de la eficiencia

Si sus pruebas muestran que la eficiencia de su antena VHF es menor de lo esperado, no se asuste. Aquí hay algunos pasos que puede seguir para solucionar el problema y mejorarlo:

• Verifique las conexiones: Asegúrese de que todas las conexiones estén limpias y apretadas. Las conexiones sueltas o corroídas pueden provocar pérdidas de energía importantes.
• Ajustar la red coincidente: Si hay una discrepancia de impedancia, es posible que deba ajustar la red coincidente. Esto podría implicar cambiar los valores de condensadores, inductores o resistencias en la red.
• Reparar o reemplazar piezas dañadas: Si encuentra algún daño físico, repare o reemplace las piezas dañadas lo antes posible.

Conclusión

Probar la eficiencia de una antena VHF es un paso crucial para garantizar su rendimiento óptimo. Al utilizar el equipo adecuado, realizar pruebas exhaustivas y tener en cuenta los factores ambientales, podrá medir con precisión la eficiencia y realizar los ajustes necesarios.
